逆變變壓器.JPG)
1.通過UPS逆變輸出電壓轉換為所需要的負載應用電壓, 提供負載和UPS之間的用電隔離。 2.產品通常為電感與變壓器組合,并與輸出端的電容聯合,起到LC濾波器的作用,使輸出電壓達到正弦波形。 3.該類變壓器的短路阻抗電壓Ucc%較高。
1.通過UPS逆變輸出電壓轉換為所需要的負載應用電壓, 提供負載和UPS之間的用電隔離。
2.產品通常為電感與變壓器組合,并與輸出端的電容聯合,起到LC濾波器的作用,使輸出電壓達到正弦波形。
3.該類變壓器的短路阻抗電壓Ucc%較高。
| UPS/EPS逆變變壓器技術參數 | |||
| 項目 | 標準值 | 條件 | |
| 1 | 容量 |
500VA-500KVA |
|
| 2 | 電壓范圍 |
<1000V |
|
| 3 | 絕緣電阻 |
>100MΩ |
DC1000V |
| 4 | 抗電強度 |
<20mA |
AC3KV 60s |
| 5 | 效率 | ≥97% |
滿負載 |
| 6 | 噪音 |
≤65dB |
距離變壓器1m處 |
| 7 | 溫升 |
≤125K |
滿負載 |
| 8 | 絕緣等級 |
H級 (180℃) |
|
| 9 | 聯接方式 |
Dyn11 |
|
| 10 | 短路阻抗 |
6%~18% |
|
| 11 | 環境溫度 | -40℃~50℃ | |
| 12 | 設計標準 |
GBT10228 |
|

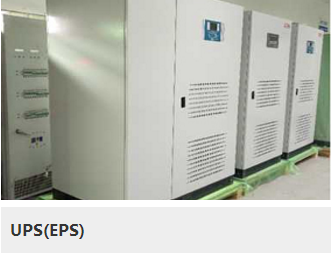

UPS/EPS逆變變壓器應用領域：
